低 IQ 电池反向保护理想二极管控制器, SGM25733Q Replace LM74700-Q1.
FEATURES

资料完善中……

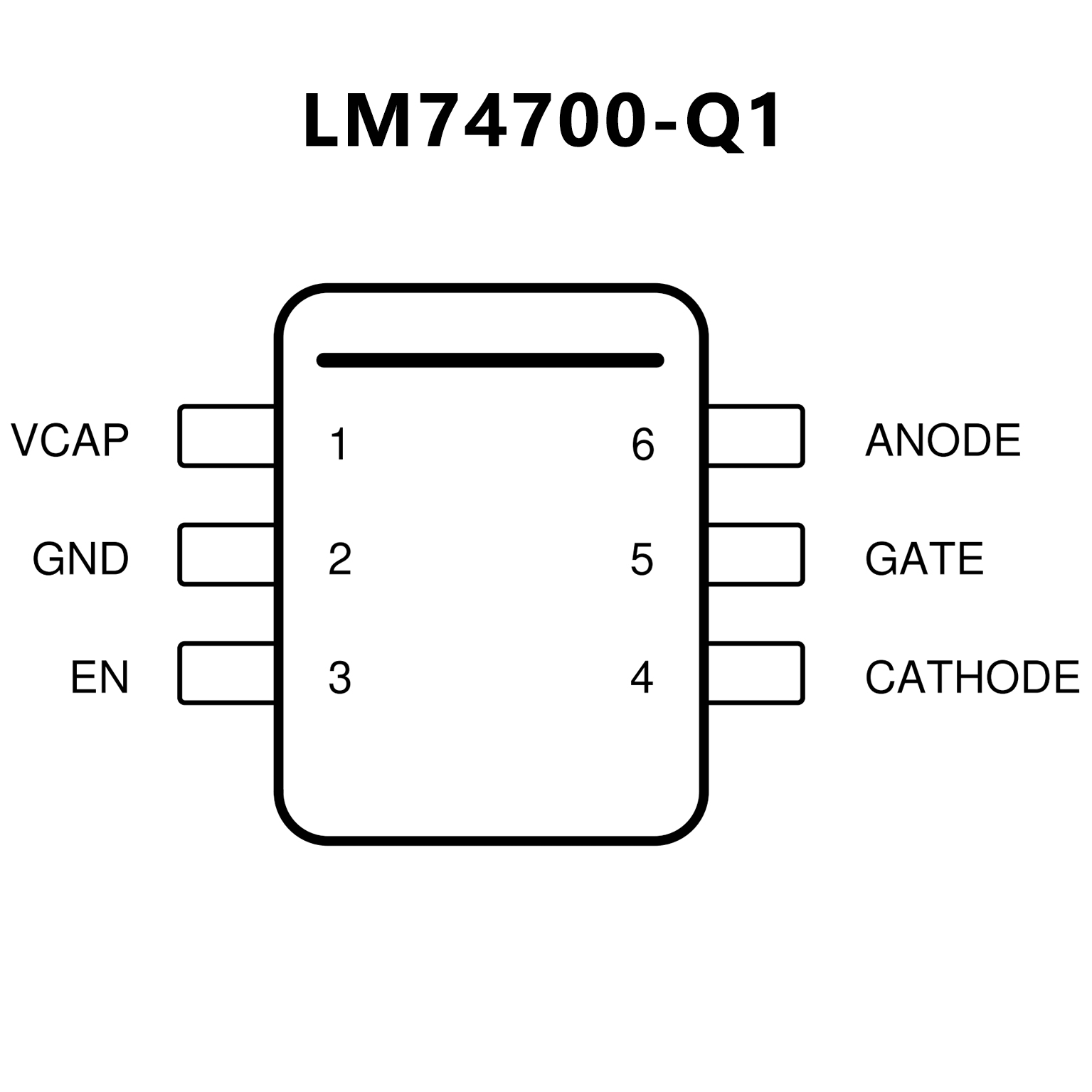

PIN CONFIGUTION
CROSS
LM74700-Q1 LM74700-Q1.pdf

No.14040

FEATURES

• 具有符合 AEC-Q100 标准的下列特性

– 器件温度等级 1:

–40°C 至 +125°C 环境工作温度范围

– 器件 HBM ESD 分类等级 2

– 器件 CDM ESD 分类等级 C4B

• 提供功能安全

– 可帮助进行功能安全系统设计的文档

• 3.2V 至 65V 输入范围(3.9V 启动)

• -65V 反向电压额定值

• 适用于外部 N 沟道 MOSFET 的电荷泵

• 20mV 阳极至阴极正向压降调节

• 使能引脚特性

• 1μA 关断电流(EN = 低电平)

• 80μA 工作静态电流(EN = 高电平)

• 2.3A 峰值栅极关断电流

• 快速响应反向电流阻断:小于 0.75μs

• 采用合适的 TVS 二极管,符合汽车 ISO7637 瞬态要求

• 采用 6 引脚和 8 引脚 SOT-23 封装 2.90mm ×1.60mm

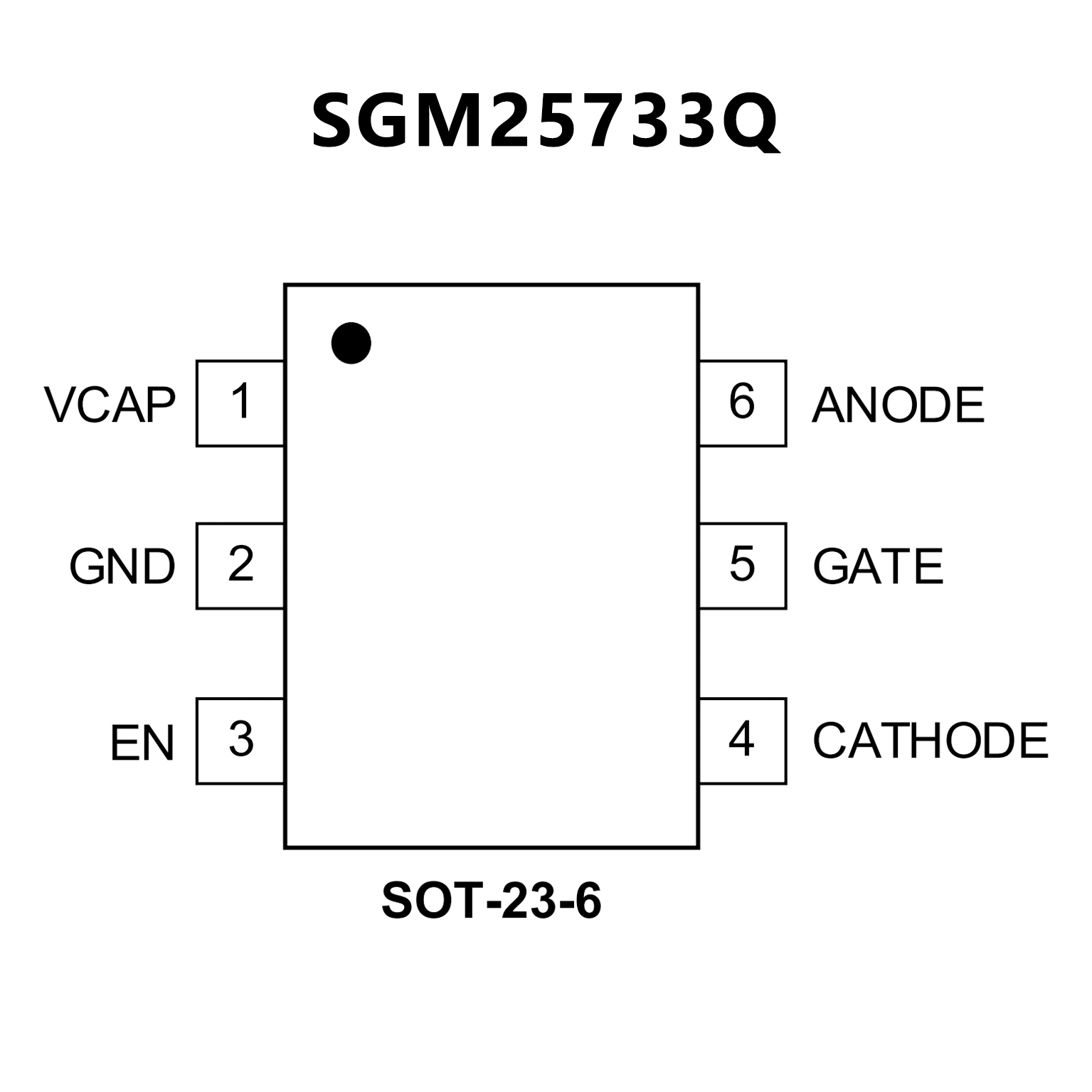

PIN CONFIGUTION
