具有双极输入范围的16位,500kSPS,4通道和8通道单电源,逐次逼近寄存器(SAR)模数转换器(ADC),SGM51652H4 Replace ADS8684.
SGM51652H4
SGM51652H4.pdf
SGM51652H4.pdfFEATURES
• 16 Bits ADC
• Programmable Input Ranges:
Bipolar Ranges: ±10.24V, ±5.12V, and ±2.56V
Unipolar Ranges: 0V to 10.24V and 0V to 5.12V
• Supply Voltage Ranges:
Analog Supply: 5V
I/O Supply: 1.65V to 5V
• On-Chip Reference: 4.096V
• Differential Nonlinearity (DNL): ±0.65LSB
• Integral Nonlinearity (INL):
±1.1LSB for All Bipolar Ranges
±0.5LSB for All Unipolar Ranges
• Signal-to-Noise Ratio (SNR): 91dB
• Total Harmonic Distortion (THD): -102dB
• Alarm Features
• Daisy-Chain Operation
• -40℃ to +125℃ Operating Temperature Range
• Available in a Green TSSOP-38 Package
PIN CONFIGUTION

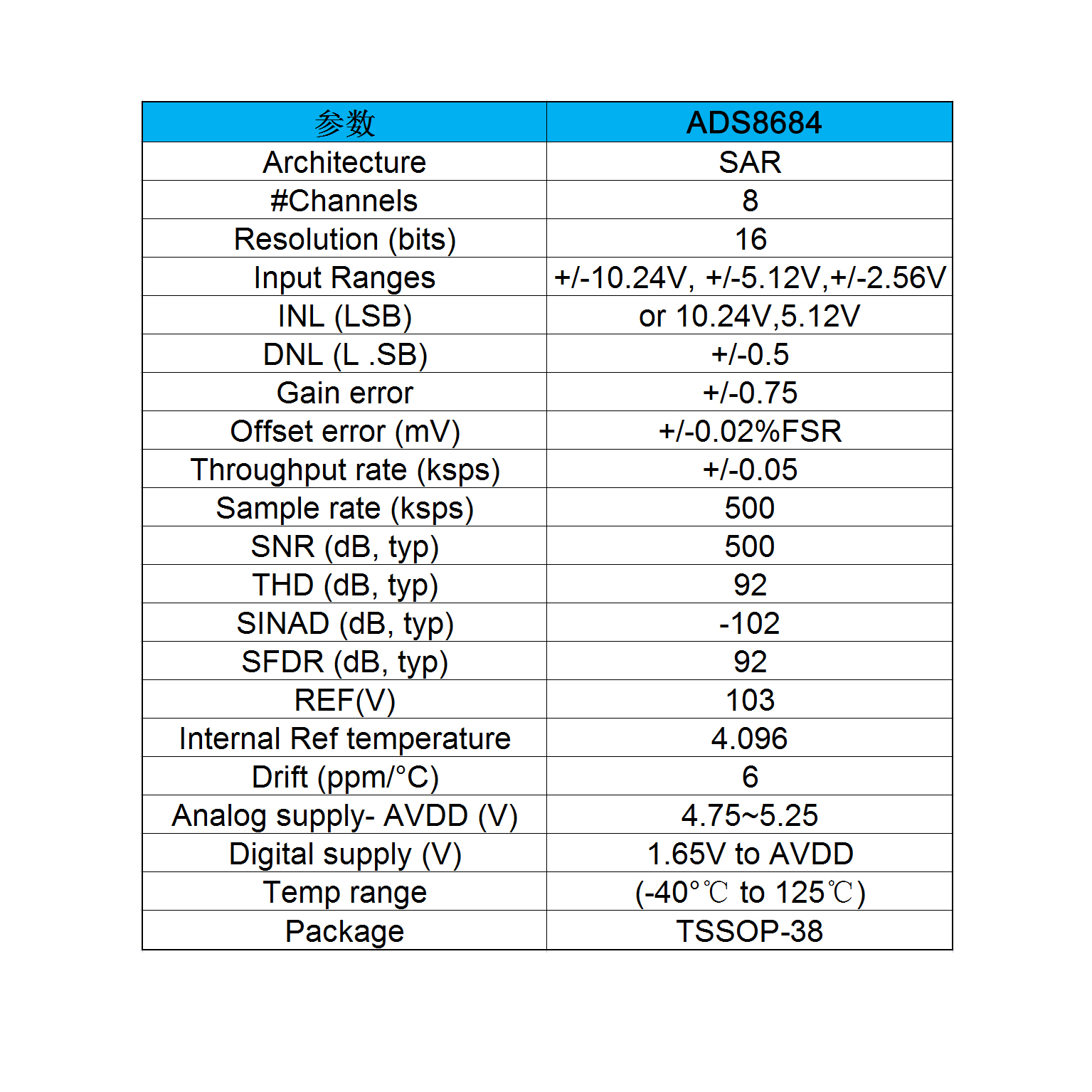

CROSS
FEATURES
• 具有集成模拟前端的 16 位 ADC
• 支持自动和手动两种扫描模式的 4 通道和 8 通道
多路复用器 (MUX)
• 独立于通道的可编程输入范围：
• 双极：±10.24V、±5.12V 和 ±2.56V
• 单极：0V 到 10.24V 和 0V 到 5.12V
• 5V 模拟电源：1.65V 到 5V I/O 电源
• 恒定的阻性输入阻抗：1MΩ
• 输入过压保护：高达 ±20V
• 低漂移的片上 4.096V 基准电压
• 出色的性能：
• 500kSPS 的总吞吐量
• 差分非线性 (DNL)：±0.5 最低有效位 (LSB)；
最大积分非线性 (INL)：±0.75 LSB
• 增益误差和偏移误差低漂移
• 信噪比 (SNR)：92dB；总谐波失真 (THD)：–102dB
• 低功耗：65mW
• AUX 输入 → 直接连接到 ADC 输入
• SPI- 兼容接口，支持菊花链连接
• 工业温度范围：-40°C 至 125°C
• TSSOP-38 封装 (9.7mm × 4.4mm)
