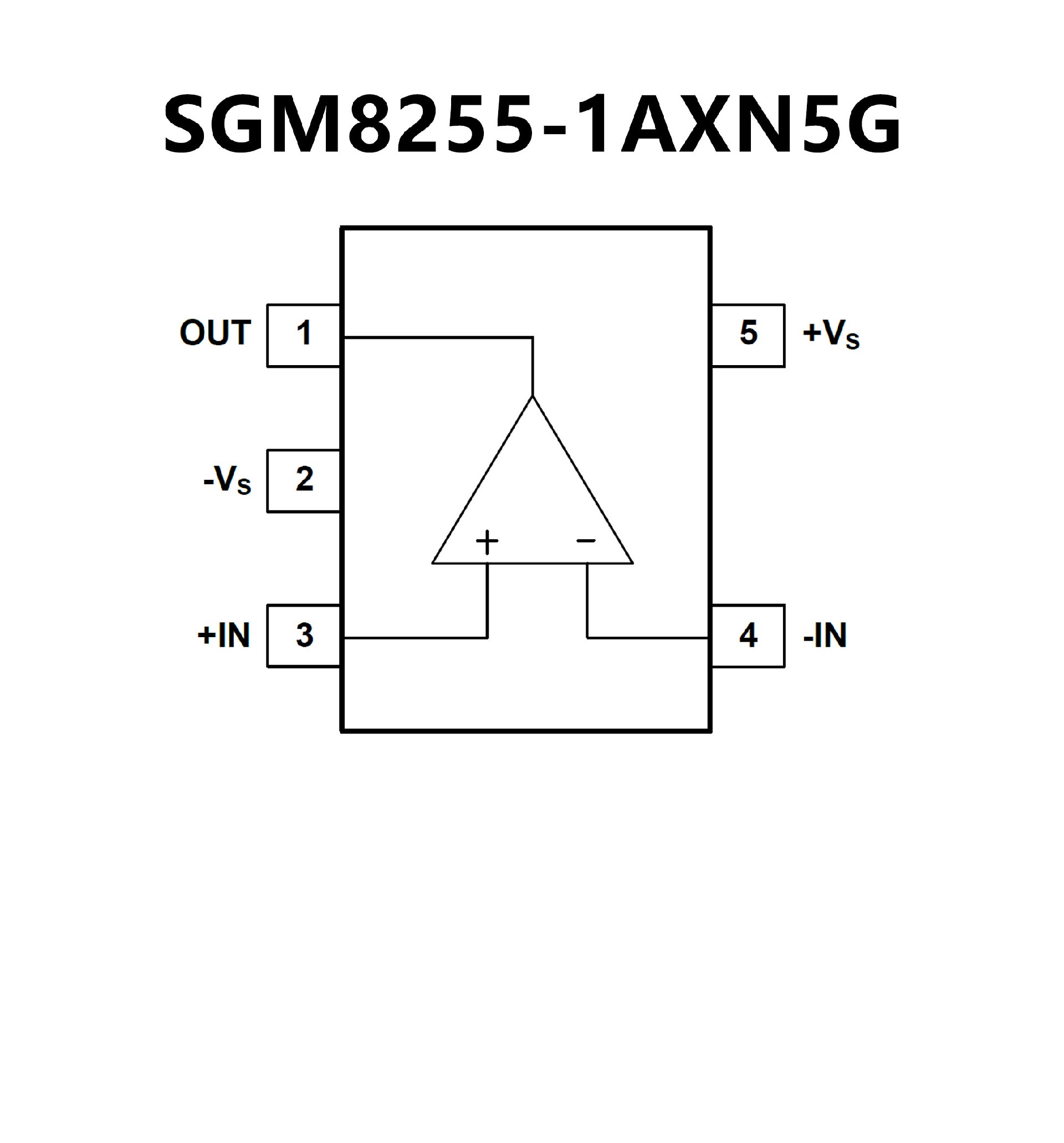

SGM8255-1.pdf• Low Offset Voltage: 20μV (MAX)
• Rail-to-Rail Output Swing
• 4.5V to 36V Single Supply Operation
• Voltage Gain: 133dB (TYP)
• PSRR: 141dB (TYP)
• CMRR: 112dB (TYP)
• 0.1Hz to 10Hz Noise: 0.48μVP-P
• 25nV/Hz Voltage Noise Density at 1kHz
• Gain-Bandwidth Product: 9MHz
• Low Supply Current: 800μA/Amplifier (TYP)
• Overload Recovery Time: 0.7μs
• -40℃ to +125℃ Operating Temperature Range
• Small Packaging:
SGM8255-1 Available in Green SOT-23-5, SC70-5,
SOIC-8 and MSOP-8 Packages
SGM8255-2 Available in Green
SOIC-8 andMSOP-8 Packages
SGM8255-4 Available in Green SOIC-14 Package

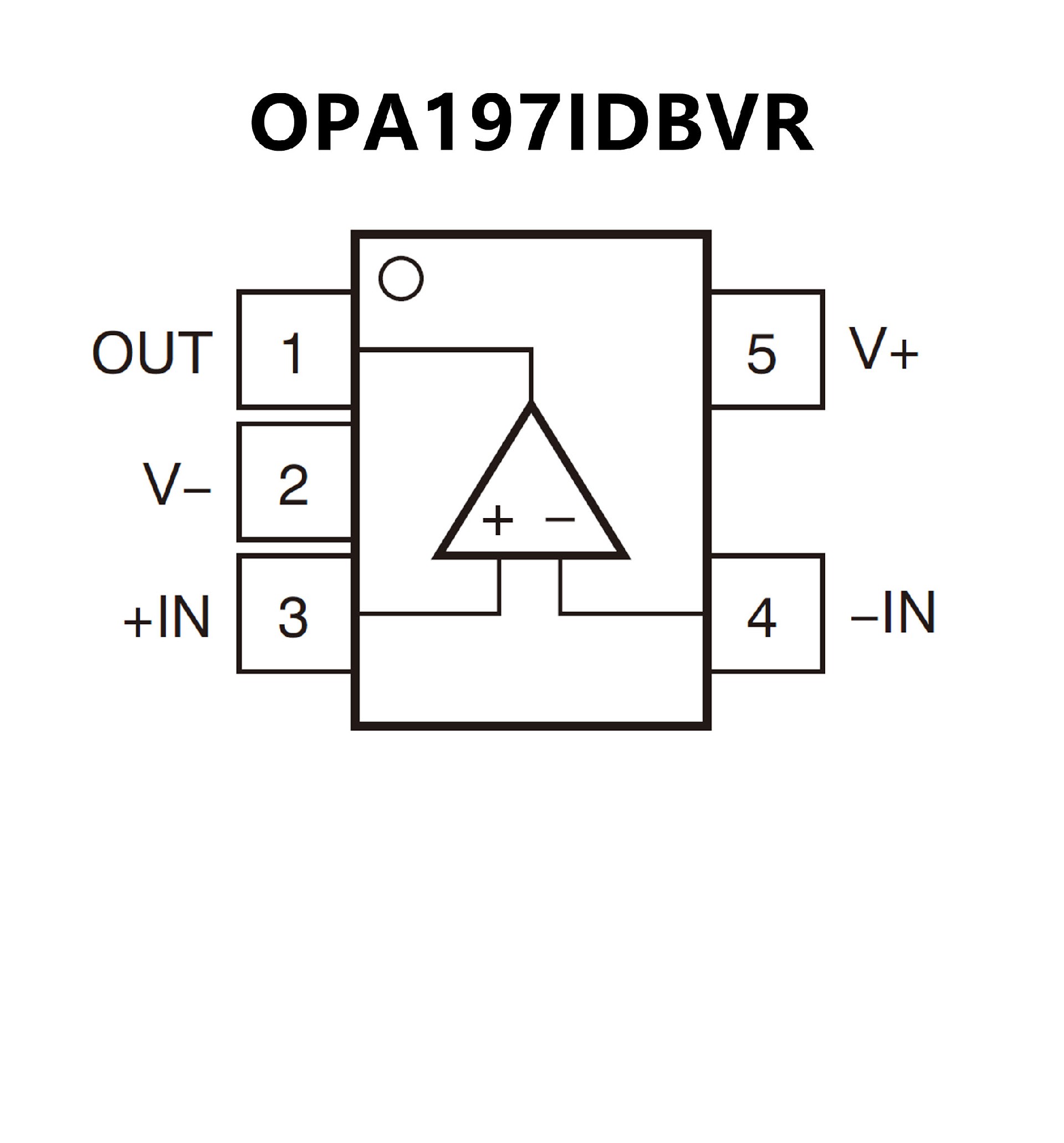

• 低失调电压：±100μV（最大值）
• 低失调电压温漂：±2.5μV/°C（最大值）
• 低噪声：1kHz 时为5.5nV/√Hz
• 高共模抑制：120dB（最小值）
• 低偏置电流：±5pA（典型值）
• 轨到轨输入和输出
• 高带宽：10MHz GBW
• 高压摆率：20V/μs
• 低静态电流：每个放大器1mA（典型值）
• 宽电源电压范围：±2.25V 至±18V，
+4.5V 至+36V
• 已过滤电磁干扰(EMI) 和射频干扰(RFI) 的输入
• 电源轨的差分输入电压范围
• 高容性负载驱动能力：1nF
• 行业标准封装：
SOIC-8、SOT-5 和VSSOP-8 单体封装
SOIC-8 和VSSOP-8 双列封装
四通道电源版本采用SOIC-14 和TSSOP-14 封装
