圣邦微LM2904Q | 36V 2ch 1.1MHz | Pin-to-Pin TI LM2904-Q1
No.14781
关键参数比对
圣邦微LM2904Q
TI LM2904-Q1
LM2904Q.pdf供电电压范围
3V~32V（单电源）/ ±1.5V~±16V（双电源）
3V~30V（单电源）
增益带宽积
1.1MHz（典型值）
0.7MHz（典型值）
每通道静态电流
440μA（典型值）
350μA（典型值）
输入失调电压（25℃）
±5.8mV
±7mV
压摆率
0.5V/μs（典型值）
0.3V/μs（典型值）
封装
SOIC-8 / MSOP-8
SOIC / VSSOP / TSSOP

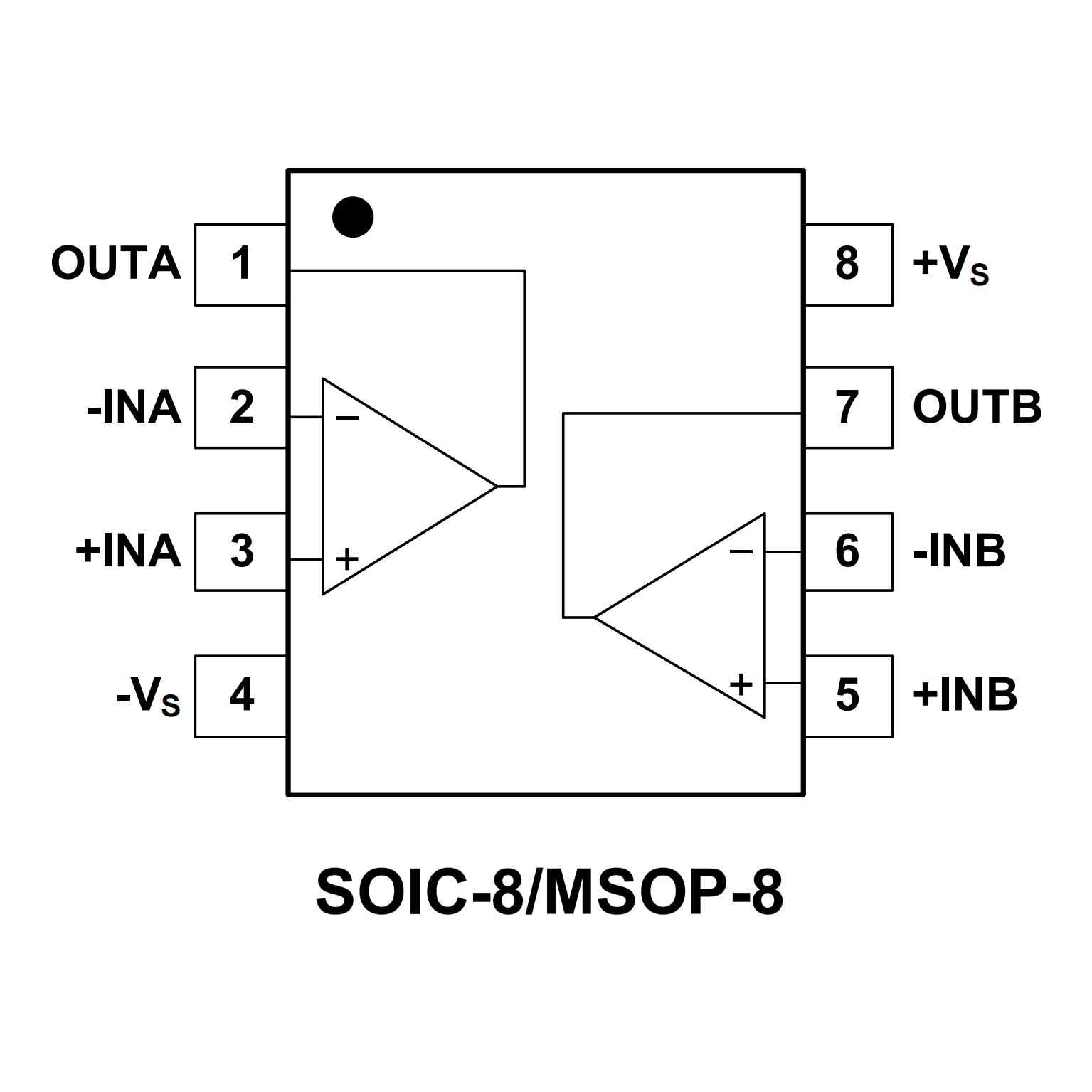

PIN
LM2904Q替代LM2904-Q1注意事项（FAQ）
1.两者是Pin-to-Pin完全兼容吗？直接焊上就能用吗？
圣邦微LM2904Q与TI LM2904-Q1的SOIC-8/MSOP-8主流车规封装引脚定义完全一致，常规通用放大电路可直接焊装替换；但需注意圣邦微额外提供TSSOP-8封装选项，TI原厂无该封装规格，选料时需确认封装匹配。
2.供电范围差异会导致车载场景下失效吗？
TI LM2904-Q1基础款供电上限为30V，圣邦微LM2904Q供电上限达32V，在12V车载电瓶的常规36V瞬态尖峰场景下，圣邦微的耐压冗余更充足，不会因供电范围差异出现过压失效。
3.参数表中静态电流的差异会影响车载低功耗待机吗？
圣邦微LM2904Q单通道静态电流典型值440μA，TI LM2904-Q1为350μA，单颗双路运放整机待机电流仅差180μA，绝大多数车载低功耗场景无感知；仅在电池供电的长待机传感器节点，需重新核算整机功耗预算。
4.增益带宽积和压摆率更高，替换后会出现自激振荡吗？
圣邦微LM2904Q增益带宽积1.1MHz、压摆率0.5V/μs，均高于TI LM2904-Q1的0.7MHz、0.3V/μs，原电路的相位补偿参数是针对更低带宽设计的，替换后需在反馈电阻上并联10pF~100pF的小电容做相位补偿，避免高频自激。
5.车规认证等级一致，替换后能直接过车载可靠性测试吗？
两款均通过AEC-Q100 Grade 1车规认证，-40℃~+125℃工作温度范围完全对齐；但替换前必须补充全温域失调漂移验证，圣邦微LM2904Q最大失调电压5.8mV优于TI的7mV，高低温下的输出偏移量更小，常规车载测试通过率更高。
