圣邦微SGM722Q | 5V 11MHz 2ch OPA | Pin-to-Pin TI OPA2314-Q1
No.14778
关键参数比对
圣邦微SGM722Q
TI OPA2314-Q1
SGM722Q.pdf电源电压范围
2.1V ~ 5.5V 单电源供电
1.8V ~ 5.5V 单电源供电
增益带宽积（典型值）
11MHz
3MHz
压摆率（典型值）
6V/μs
1.5V/μs
25℃最大输入失调电压
±6.5mV
2.5mV
每通道典型静态电流
1.2mA
0.15mA
封装
SOIC-8/MSOP-8
SOIC

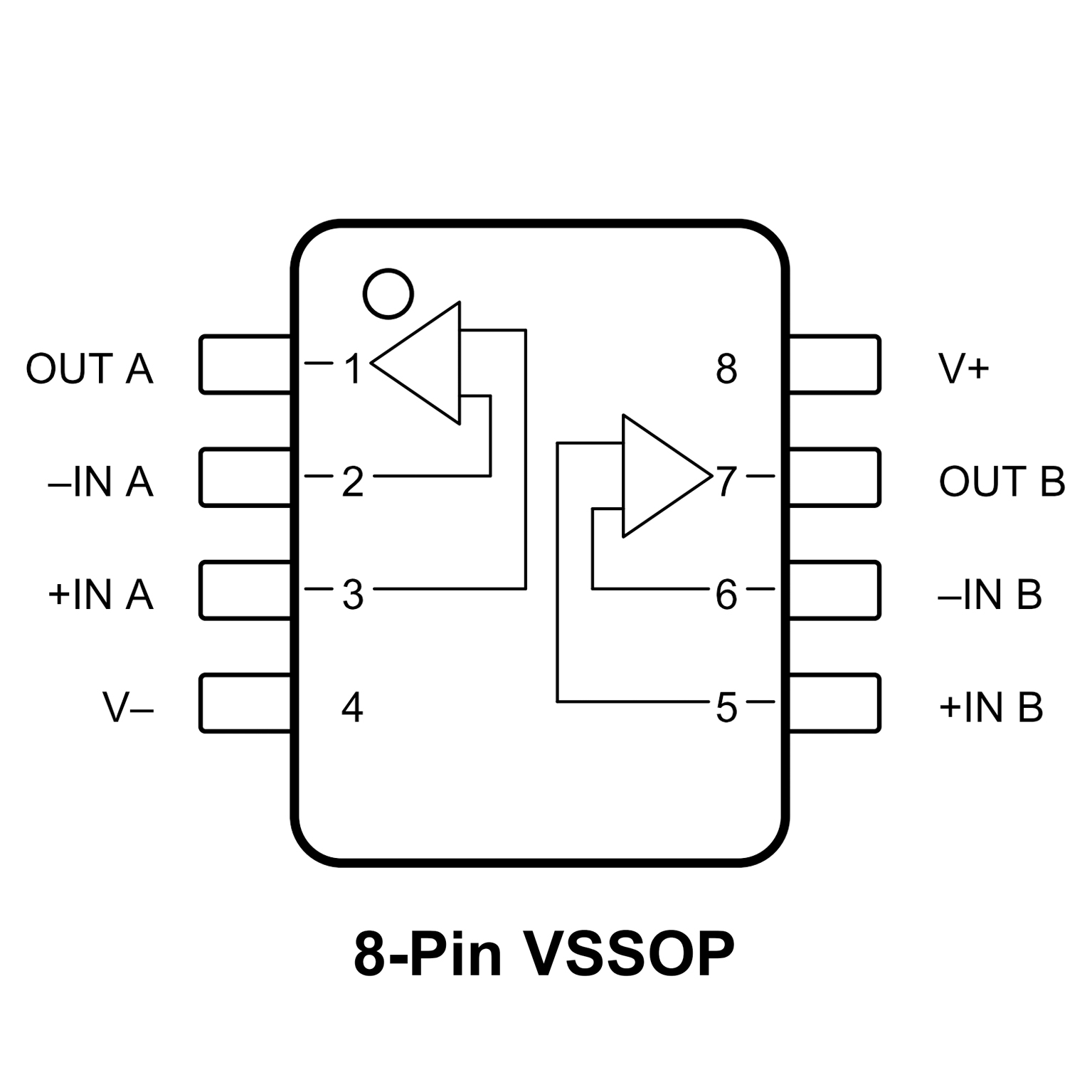

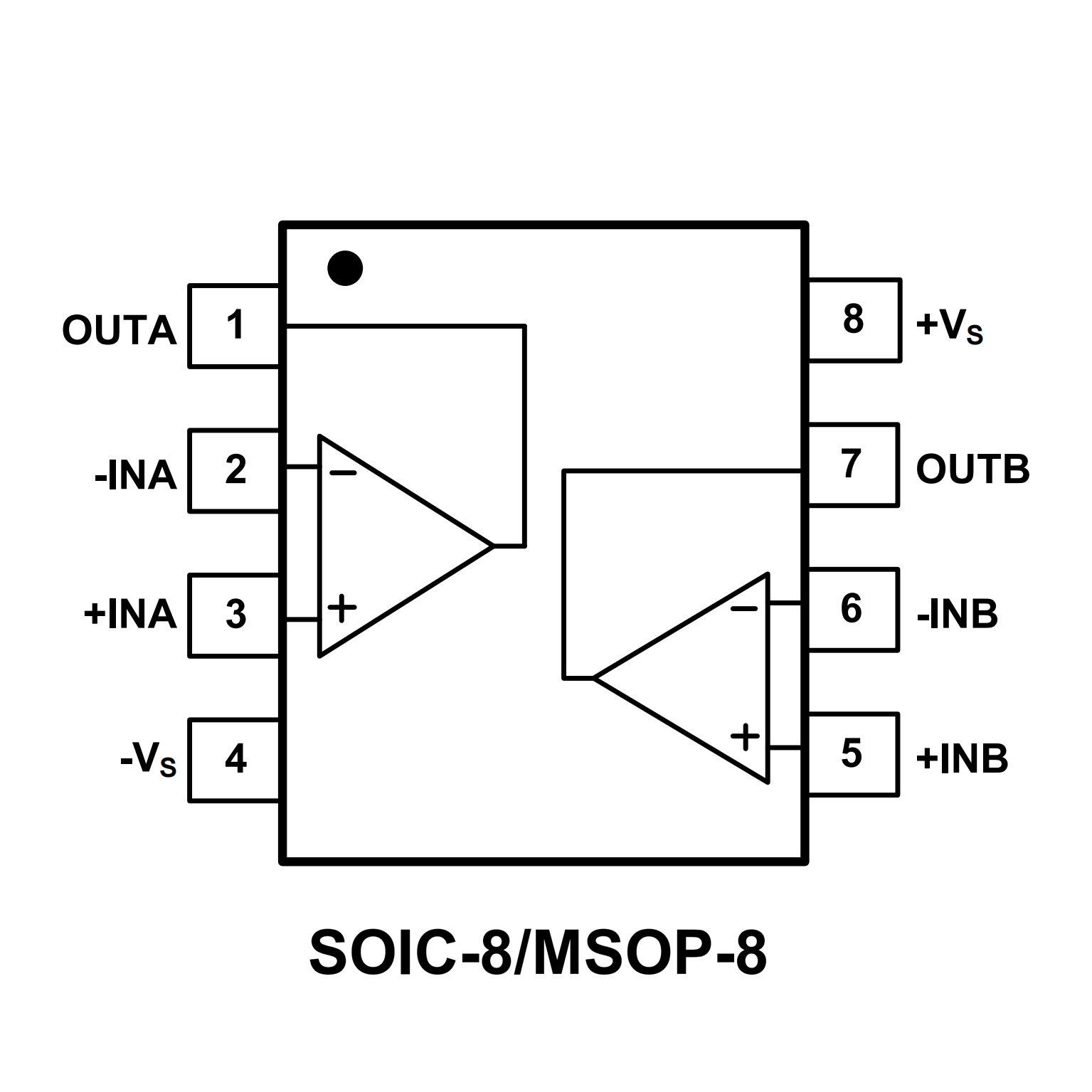

PIN
SGM722Q替代OPA2314-Q1注意事项（FAQ）
1.低压供电场景启动验证？
SGM722Q最低支持2.1V单电源供电，而OPA2314-Q1可低至1.8V。如果你的电路是1.8V直接供电，必须实测SGM722Q的上电启动稳定性，避免低压下无法正常工作。常规5V汽车电子系统无需额外调整。
2.直流精度误差校准？
SGM722Q的25℃最大输入失调电压为±6.5mV，远高于OPA2314-Q1的2.5mV。在高精度传感器信号采集、小电压放大场景下，必须增加软件零点校准或硬件调零电路，否则会引入明显的直流测量误差。
3.功耗与散热重新评估？
SGM722Q每通道典型静态电流为1.2mA，是OPA2314-Q1的8倍。在电池供电、低功耗待机的汽车模块中，替换后整机静态功耗会显著上升，需要重新评估电源负载能力和芯片结温，避免出现过热或续航下降问题。
4.高频稳定性补偿
SGM722Q的增益带宽积达11MHz、压摆率6V/μs，动态性能远高于原器件。在原OPA2314-Q1的低带宽电路中，替换后可能出现高频自激振荡，建议在反馈回路增加10pF~100pF的小容量补偿电容，确保电路稳定。
5.EMC抗干扰性能复测？
OPA2314-Q1内置专用EMI抑制滤波器，过驱无反相特性，车规级抗射频干扰能力更强。替换为SGM722Q后，必须重新完成整车EMC辐射、传导干扰测试，必要时在运放输入端增加RC低通滤波网络，满足汽车电子的抗干扰要求。
