圣邦微SGM8212-1Q | 36V 1ch 2.5MHz | Pin-to-Pin TI TLV171-Q1
No.14782
关键参数比对
圣邦微SGM8212-1Q
TI TLV171-Q1
SGM8212-1Q.pdf供电电压范围
2.7V~36V（单电源）/ ±1.35V~±18V（双电源）
4.5V~36V（单电源）
增益带宽积
2.5MHz（典型值）
3MHz（典型值）
每通道静态电流
475μA（典型值）
525μA（典型值）
25℃最大输入失调电压
1.8mV
2.7mV
压摆率
1.4V/μs（典型值）
1.5V/μs（典型值）
1kHz输入噪声密度
15nV/√Hz（典型值）
16nV/√Hz（典型值）
封装
SOT-23-5
SOT-23

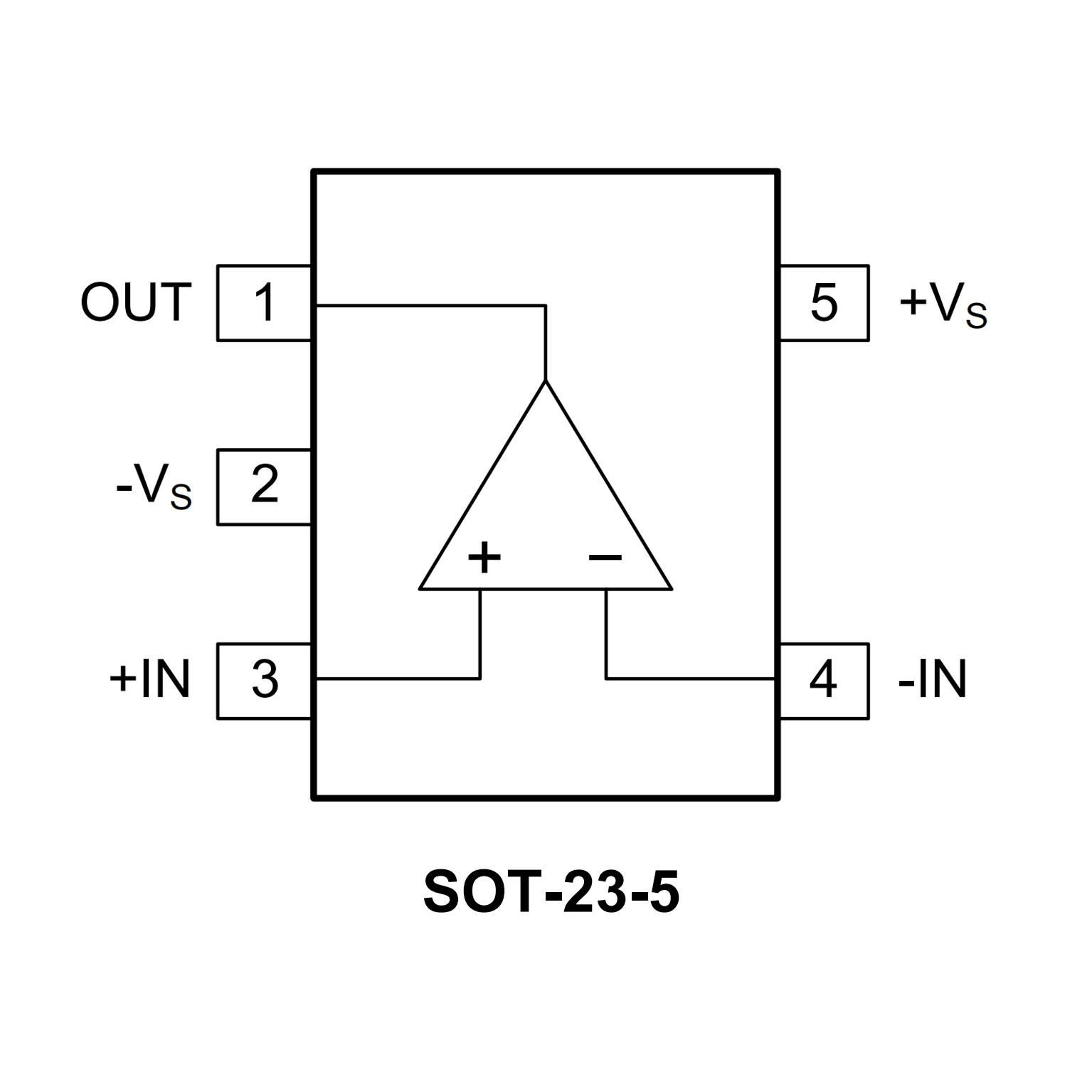

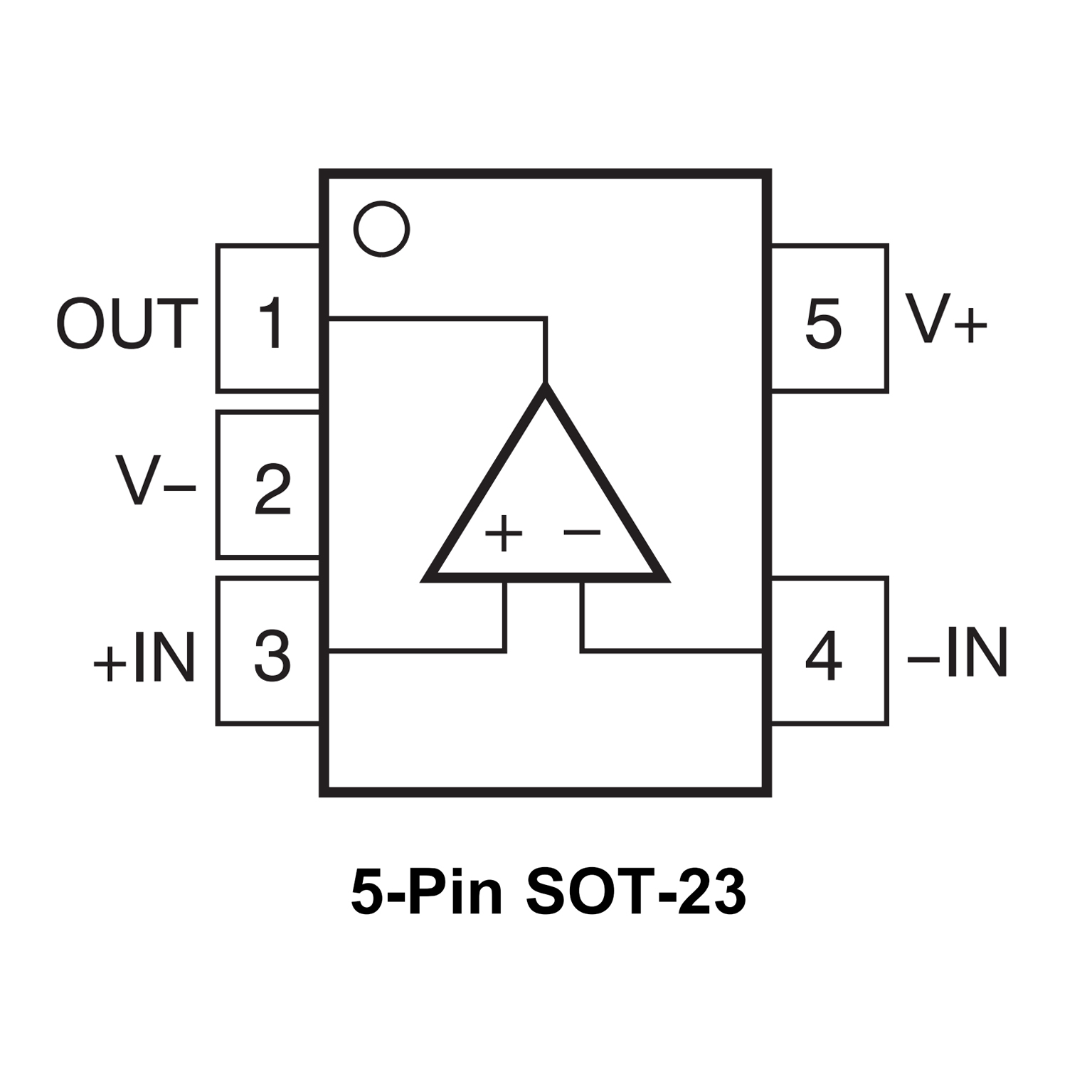

PIN
SGM8212-1Q替代TLV171-Q1注意事项（FAQ）
1.两者是Pin-to-Pin完全兼容吗？直接贴装就能用吗？
两个型号封装完全对齐，常规小信号放大电路可直接贴装替换。
2.供电范围差异会导致车载低压冷启动失效吗？
TLV171-Q1 版本最低供电电压为4.5V，圣邦微SGM8212-1Q 版本最低供电仅2.7V，在车载电瓶冷启动电压跌到3V左右的极端场景下，圣邦微不会出现运放锁死，低压工作冗余更充足。
3.SOT-23-5封装的散热能力弱，替换后输出带载能力会缩水吗？
两款SOT-23-5封装的连续输出电流典型值均为25mA，圣邦微SGM8212-1Q的输出摆幅可达轨到轨仅差0.1V，比TI TLV171-Q1的轨到轨差0.2V表现更好，在小封装散热限制下，带载驱动能力不会缩水，小信号输出精度反而更高。
4.小封装布线密，替换后容易出现自激振荡吗？
圣邦微SGM8212-1Q增益带宽积2.5MHz略低于TI TLV171-Q1的3MHz，小封装密布线下高频自激风险反而更低；仅在单位增益高带宽跟随电路中，可在反馈端并联20pF小电容做相位补偿，完全规避振荡问题。
5.两款都是SOT-23-5车规封装，替换后能直接过车载AEC-Q100可靠性测试吗？
两款均通过AEC-Q100车规认证，-40℃~+125℃全温域工作范围完全对齐；圣邦微SGM8212-1Q的25℃输入失调电压最大值仅1.8mV，远优于TI的2.7mV，小封装下全温域输出漂移更小，车载高低温循环测试通过率更高。
