圣邦微SGM8212-2Q | 36V 2ch 2.5MHz | Pin-to-Pin TI TLV2171-Q1
No.14783
关键参数对比
圣邦微SGM8212-2Q
TI TLV2171-Q1
SGM8212-2Q.pdf供电电压范围
2.7V~36V（单电源）/ ±1.35V~±18V（双电源）
2.7V~36V（单电源）/ ±1.35V~±18V（双电源）
增益带宽积
2.5MHz（典型值）
3MHz（典型值）
每通道静态电流
530μA（典型值）
525μA（典型值）
25℃最大输入失调电压
±1.8mV
±2.7mV
1kHz输入噪声密度
18nV/√Hz（典型值）
16nV/√Hz（典型值）
封装
SOIC-8
SOIC / VSSOP

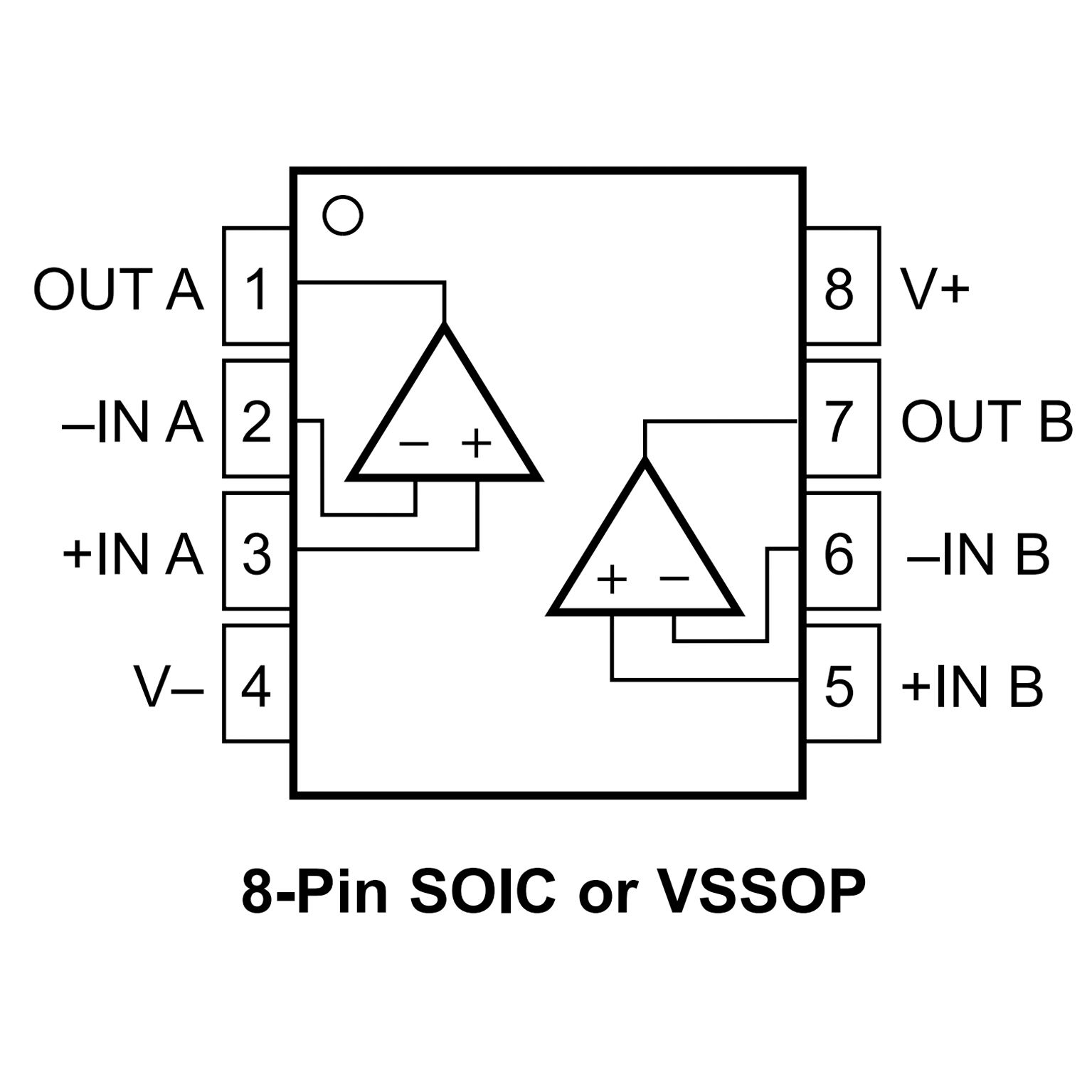

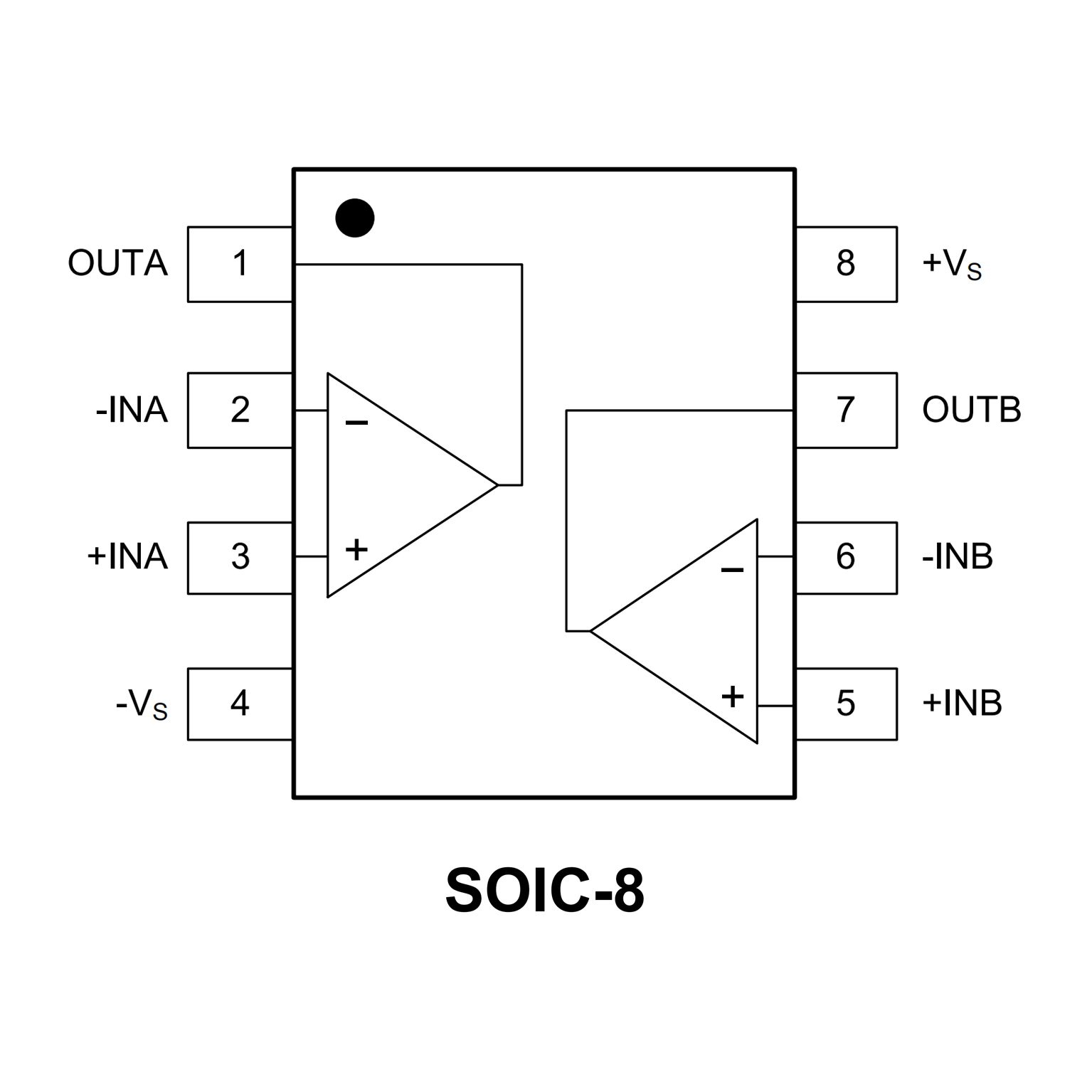

PIN
SGM8212-2Q替代TLV2171-Q1注意事项（FAQ）
1.两者是Pin-to-Pin完全兼容吗？直接贴装就能用吗？
两个型号的封装引脚定义完全对齐，常规双路信号放大电路可直接贴装替换；但圣邦微同型号还提供SOT-23-5小封装选项，选料时必须确认封装后缀完全一致，避免焊盘不匹配。
2.供电范围完全对齐，车载极端工况下还会出现供电失效吗？
两款供电范围均为2.7V~36V，完全覆盖12V车载电瓶的常规工作区间；但圣邦微SGM8212-2Q的轨到轨输出在距正电源2V以内性能会小幅下降，替换后需确认输出信号摆幅不会触碰到电源轨2V以内的区间，避免信号失真。
3.静态电流几乎一致，替换后车载低功耗待机表现有差异吗？
圣邦微SGM8212-2Q每通道静态电流典型值530μA，仅比TI TLV2171-Q1的525μA高5μA，双路运放整机待机电流仅差10μA，所有车载低功耗场景完全无感知，无需重新核算功耗预算。
4.共模抑制比略低，替换后车载长导线信号传输抗干扰会变差吗？
圣邦微SGM8212-2Q共模抑制比典型值98dB，仅比TI TLV2171-Q1的105dB低7dB，常规车载短距离信号采集场景无影响；仅在超过1米的长导线差分信号传输场景，可在输入端增加1kΩ限流电阻，就能补足抗干扰能力。
5.两款都是AEC-Q100 车规认证，替换后能直接过车载可靠性测试吗？
两款均通过AEC-Q100车规认证，-40℃~+125℃全温域工作范围完全对齐；圣邦微SGM8212-2Q的25℃最大输入失调电压仅±1.8mV，远优于TI的±2.7mV，全温域输出漂移更小，车载高低温循环测试通过率更高。
