车规产品
LM2904Q
No.14963
36V 2ch 1.1MHz Key Parameters
电源电压范围‌
单电源3V至32V / 双电源±1.5V至±16V ‌
‌静态电流‌
440μA(典型值)
‌输入失调电压‌
±5.8mV(最大值)
‌输入偏置电流‌
±10pA(典型值)
‌增益带宽积‌
1.1MHz(典型值)‌

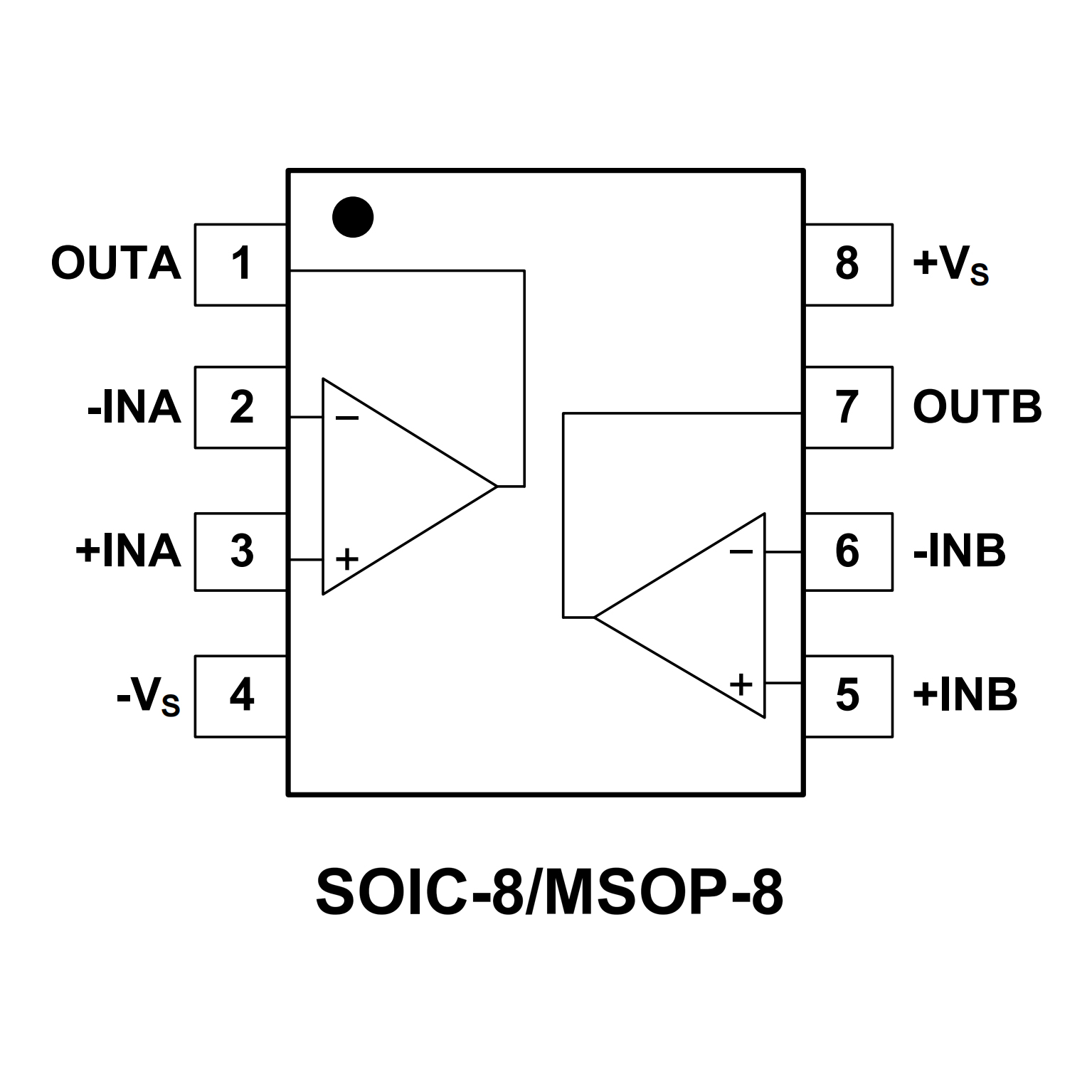

Pinout
Pinout
36V 2ch 1.1MHz (FAQ)

1.供电电压超出32V会直接损坏芯片吗?‌

是的,该器件单电源最大额定值为‌32V‌,双电源为±16V,超出该范围会直接击穿内部电路,永久损坏芯片,实际设计建议预留10%以上的电压余量。

2.单电源供电时输入共模电压能到地电位以下吗?‌

可以,它的最小输入共模电压支持‌(-VS)-0.1V‌,单电源接地供电时,输入可低至-0.1V,能直接在接地附近采集低电平传感器信号。

3.作为电压跟随器使用时会出现振荡问题吗?‌

不会,该器件内置完整频率补偿,是‌单位增益稳定‌的,直接接成电压跟随器也能保持稳定,无需额外增加相位补偿电路。

4.车规场景下-40℃环境还能正常工作吗?‌

完全可以,它通过了AEC-Q100 Grade 1车规认证,额定工作温度范围覆盖‌-40℃至+125℃‌,能满足汽车严苛的高低温使用要求。‌

5.差分输入电压能直接接满32V电源压差吗?‌

可以,它的差分输入电压范围等于最大额定电源电压‌32V‌,两个输入端之间直接加32V压差不会损坏器件,无需额外增加输入限压保护电路。
