车规产品
SGM8212-2Q
No.14965
36V 2ch 2.5MHz Key Parameters
36V 2ch 2.5MHz.pdf供电电压范围
2.7V ~ 36V（单电源）
单通道静态电流
530μA（典型值）
输入失调电压
±1.8mV（最大值）
输入偏置电流
±10pA（典型值）
增益带宽积
2.5MHz（典型值）

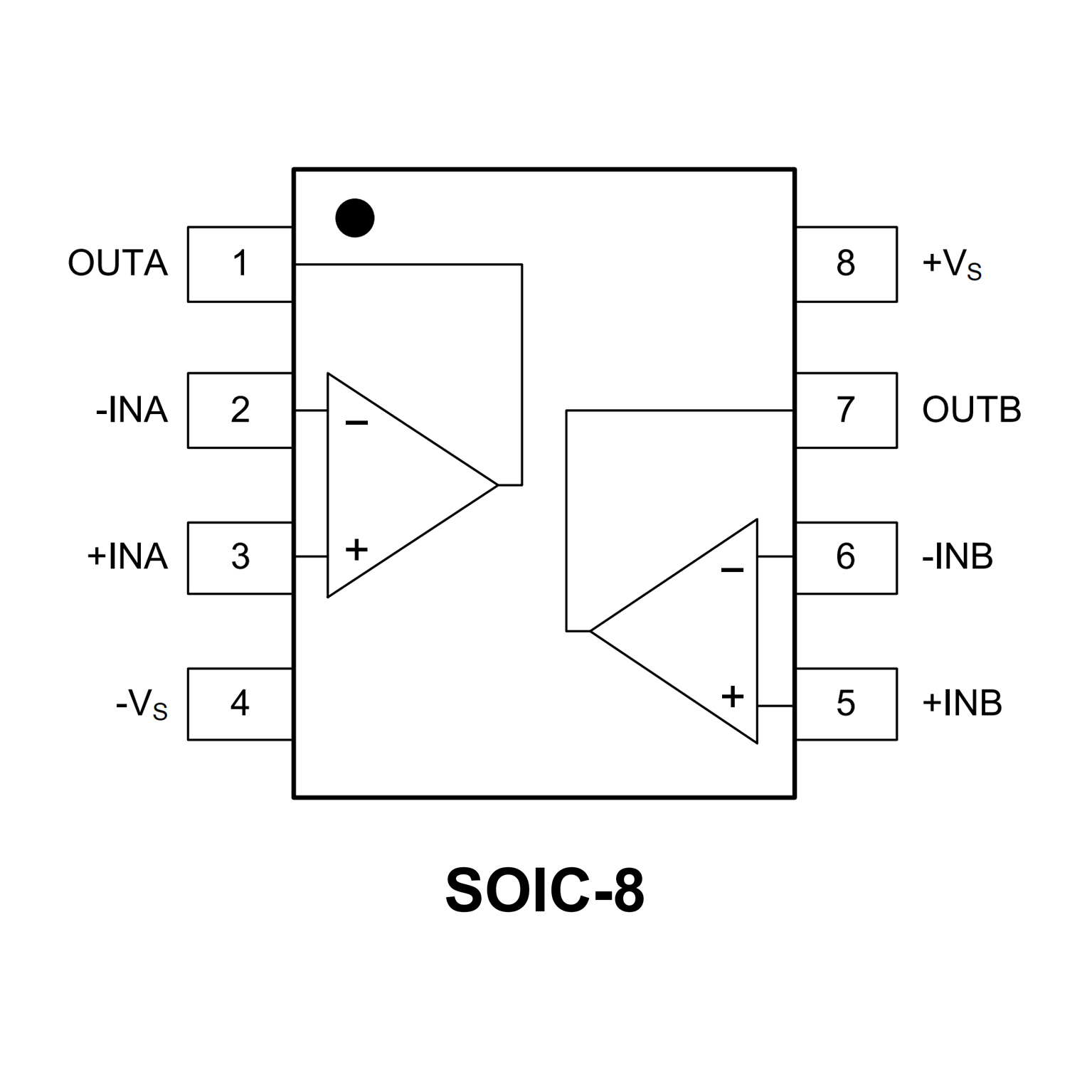

Pinout
36V 2ch 2.5MHz （FAQ）
1. SGM8212-2Q 的轨到轨输出特性有什么使用限制？
它的输出在距离顶部电源轨2V范围内性能会明显下降，无法实现真正的满轨输出，高精度应用中要避开这个区间使用。
2. 这款双路车规运放的供电电压范围要注意什么？
单电源供电需控制在2.7V~36V，双电源供电需控制在±1.35V~±18V，超出该范围会直接损坏芯片，无法满足车规可靠性要求。
3. SGM8212-2Q 的容性负载驱动要注意什么？
单位增益下接10pF负载时相位裕度为60°，直接驱动大容性负载容易引发振荡，需在输出端串联小电阻做隔离补偿，保证电路稳定。
4. 低偏置电流特性下PCB布线有什么特殊要求？
它的输入偏置电流典型值仅±10pA，输入引脚周边的PCB漏电流会严重影响精度，必须在输入引脚周围做保护环设计，避免表面漏电流干扰微弱信号采集。
5. 双路通道同时使用时静态功耗要注意什么？
单通道静态电流典型值为530μA，双路同时工作时总静态电流约1.06mA，低功耗电池供电场景需提前核算总功耗，避免超出系统功耗预算
