车规产品
SGM8965A-2Q
No.14962
5V 50MHz 2ch OPA Key Parameters
5V 50MHz 2ch OPA.pdf工作电源电压范围
2.2V ~ 5.5V(单电源供电)
输入偏置电流
±1pA(典型值),全温区最大值±2800pA
双通道静态电流
10mA(典型值),全温区最大值13.4mA
输入失调电压
±50μV(常温典型值),最大值±280μV
轨到轨输出电压摆幅
距离电源轨仅6mV(典型值),最大12mV

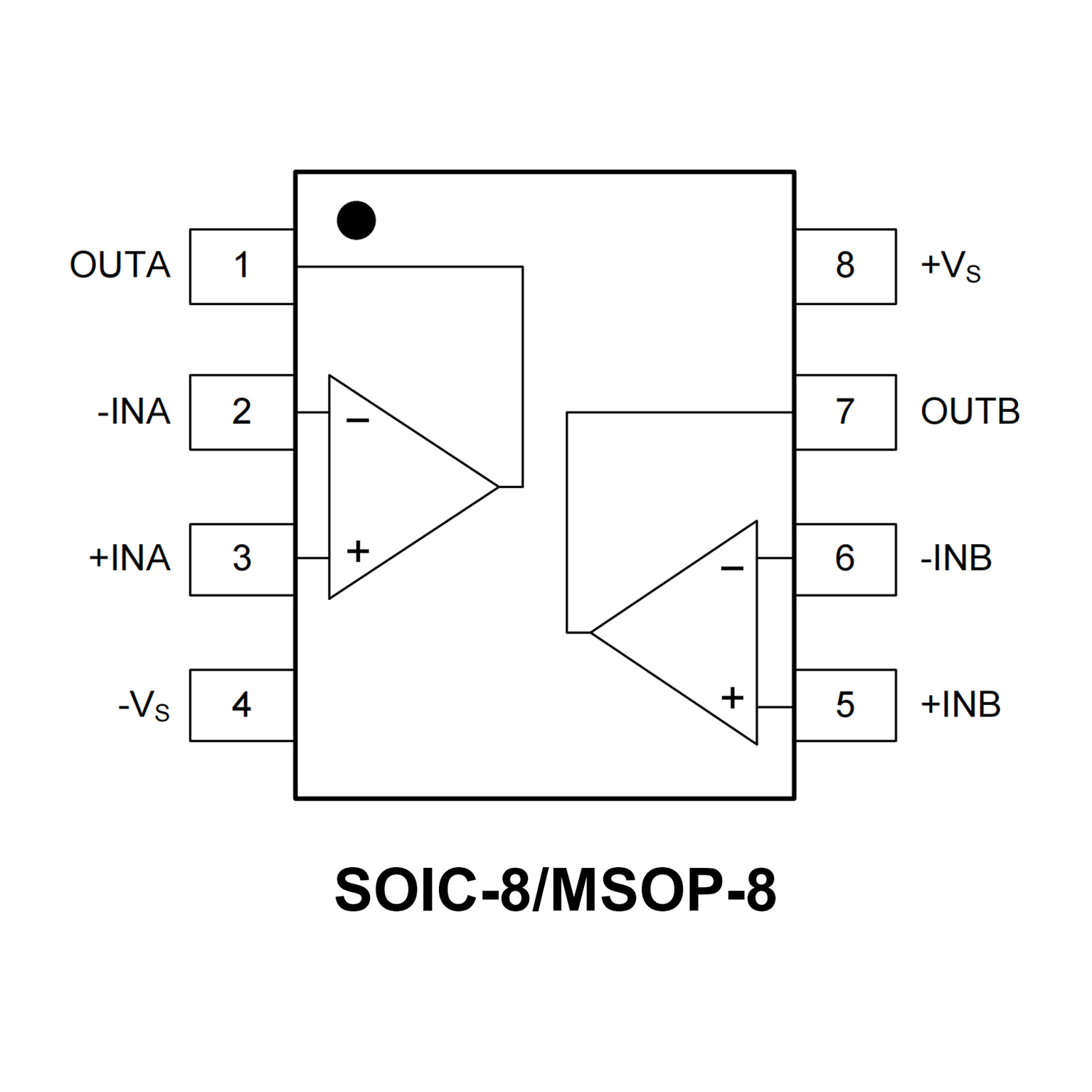

Pinout
5V 50MHz 2ch OPA （FAQ）
1. 高精度ADC驱动场景下，SGM8965A-2Q需要做什么特殊校准处理？
该芯片常温典型失调电压仅±50μV，但全温区最大失调可达±280μV，高精度采样场景下必须在全温区范围内重新校准失调电压，避免采样基线偏移。
2. 高速信号驱动应用中，SGM8965A-2Q的压摆率响应需要注意什么？
它的压摆率典型值为28V/μs，驱动10MHz以上高频大摆幅信号时，必须实测输出信号的上升沿/下降沿响应，避免出现压摆率受限导致的信号失真。
3. 低功耗电池供电场景下，SGM8965A-2Q的电源余量该如何设置？
双通道典型静态电流为10mA，全温区最大13.4mA，低功耗场景下可适当放宽电源电流余量，无需预留过大的冗余功耗，降低整体系统静态损耗。
4. 低噪声小信号放大场景中，SGM8965A-2Q的信噪比需要做什么验证？
该芯片100kHz下输入电压噪声为5.5nV/√Hz，低噪场景下必须实测电路输出信噪比，确认噪声水平满足小信号采集的分辨率要求。
5. 轨到轨输出应用中，SGM8965A-2Q的过零点失真需要确认什么？
它具备零交叉失真特性，轨到轨满幅输出场景下，需要确认输出信号在接近电源轨的过零点位置无明显跳变失真，保证输出信号的线性度。
