Low power buffer with open drain output, 74AUP1G07 Replace 74AUP1G07GW.
FEATURES

资料完善中



















PIN CONFIGUTION
CROSS
74AUP1G07GW 74AUP1G07GW.pdf

No.13724

FEATURES

• Wide supply voltage range from 0.8 V to 3.6 V

• High noise immunity

• CMOS low power dissipation

• Complies with JEDEC standards:

• JESD8-12 (0.8 V to 1.3 V)

• JESD8-11 (0.9 V to 1.65 V)

• JESD8-7 (1.65 V to 1.95 V)

• JESD8-5 (2.3 V to 2.7 V)

• JESD8C (2.7 V to 3.6 V)

• ESD protection:

• HBM: ANSI/ESDA/JEDEC JS-001 Class 3A exceeds 5000 V

• CDM: ANSI/ESDA/JEDEC JS-002 Class C3 exceeds 1000 V

• MM: JESD22-A115-A exceeds 200 V

• Low static power consumption; ICC = 0.9 μA (maximum)

• Latch-up performance exceeds 100 mA per JESD 78 Class II

• Overvoltage tolerant inputs to 3.6 V

• Low noise overshoot and undershoot < 10 % of VCC

• IOFF circuitry provides partial Power-down mode operation

• Multiple package options

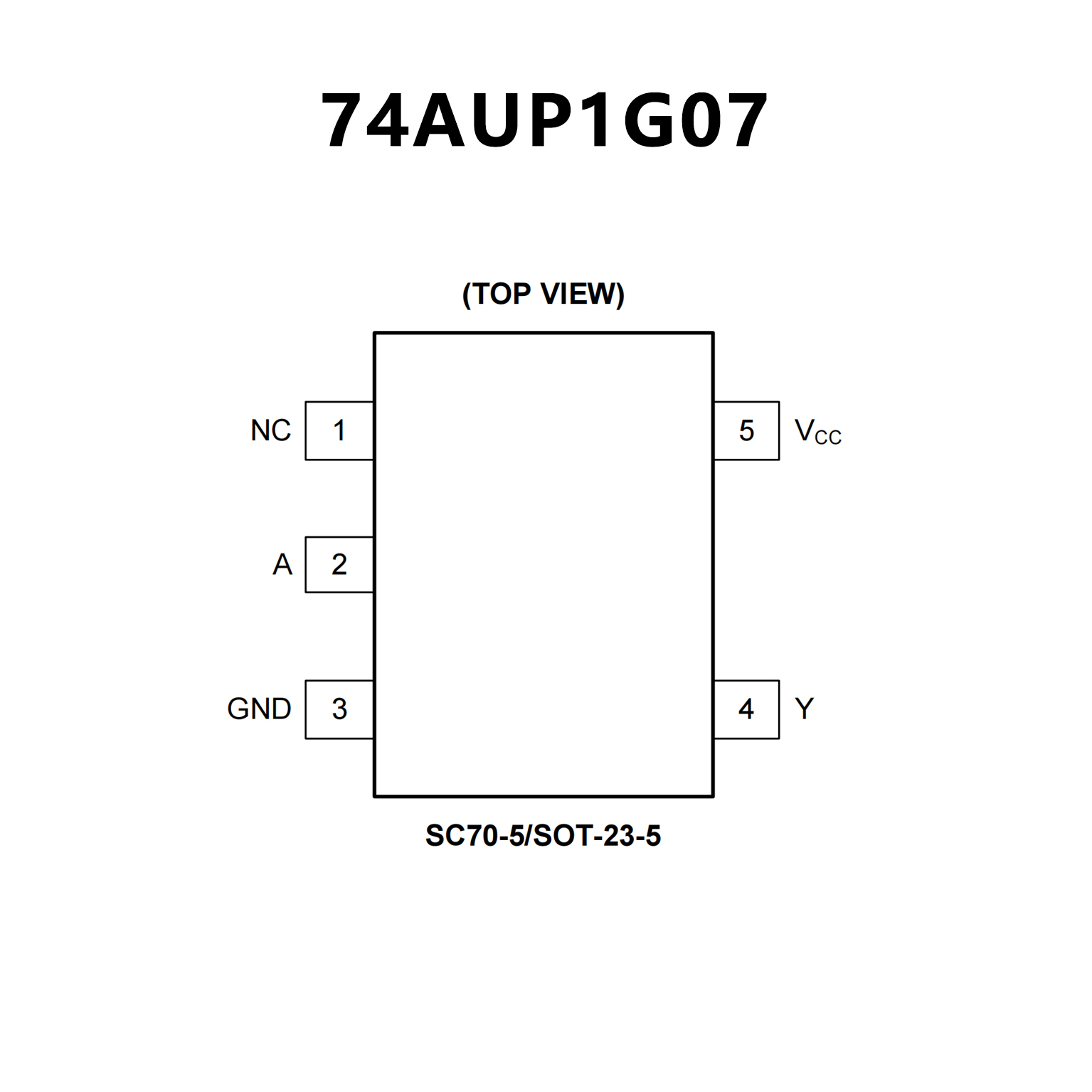

PIN CONFIGUTION
